"Buitenplaats Spangen" is een Rotterdams gebiedsontwikkelingsprojekt waarin Creatief Beheer bewonersaktiviteiten begeleidt in opdracht van de deelgemeente Delfshaven, Woonstad en de dS+V. Het hier voorgestelde projekt "Braamfontein" is daarin een deelprojekt, gericht op de infrastruktuur.

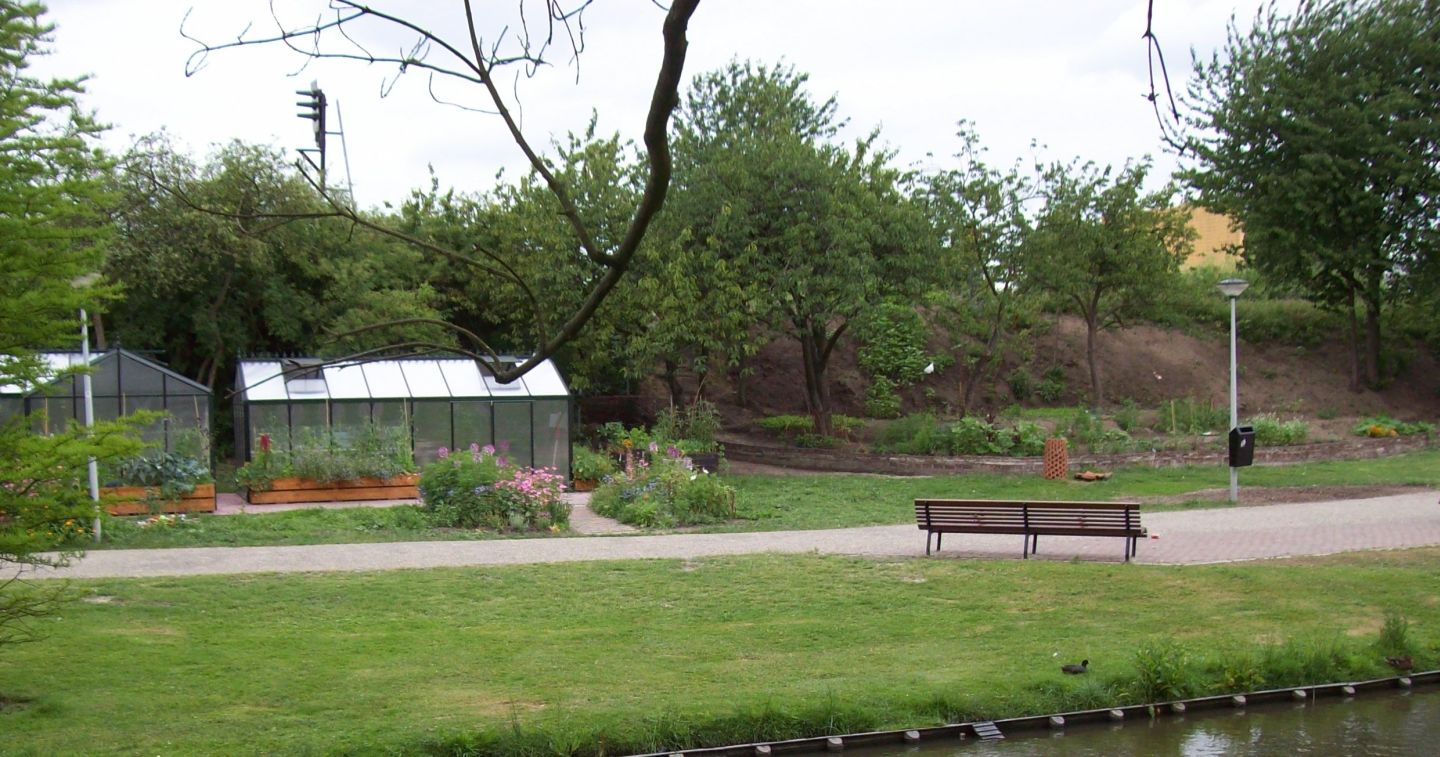

In 2010 werden in Spangen, in het park tussen de spoordijk en de Spaansebocht, kassen gebouwd en bloemen- en groentetuinen aangelegd.
Het water van de singel werd gebruikt als gietwater.

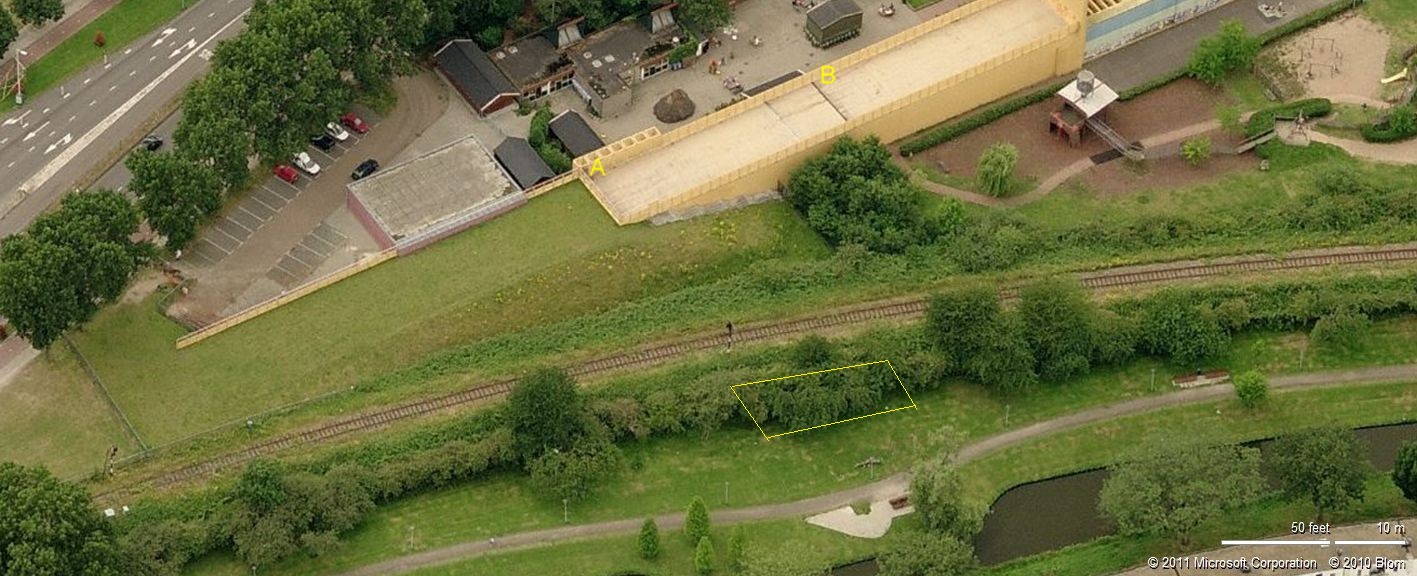

Een luchtfoto van het gebied. De ligging van de kassen en tuinen van de Buitenplaats is schematisch aangegeven. Linksboven de Tjalklaan met de daaraan gelegen kinderboerderij 'De Bokkesprong'. Middenboven de metrotunnel die hier bovengronds komt.
Het licht hellende (plm 700 m2 grote) dak van de tunnel is omheind. Twee overdwars aangebrachte afvoerputten voeren regenwater af bij de punten A en B. Via inwendige regenpijpen loopt het hoogstwaarschijnlijk naar het riool.
Met het projekt Braamfontein wordt beoogd dit kwalitatief goede water op te slaan en het te gebruiken voor de groentetuin.

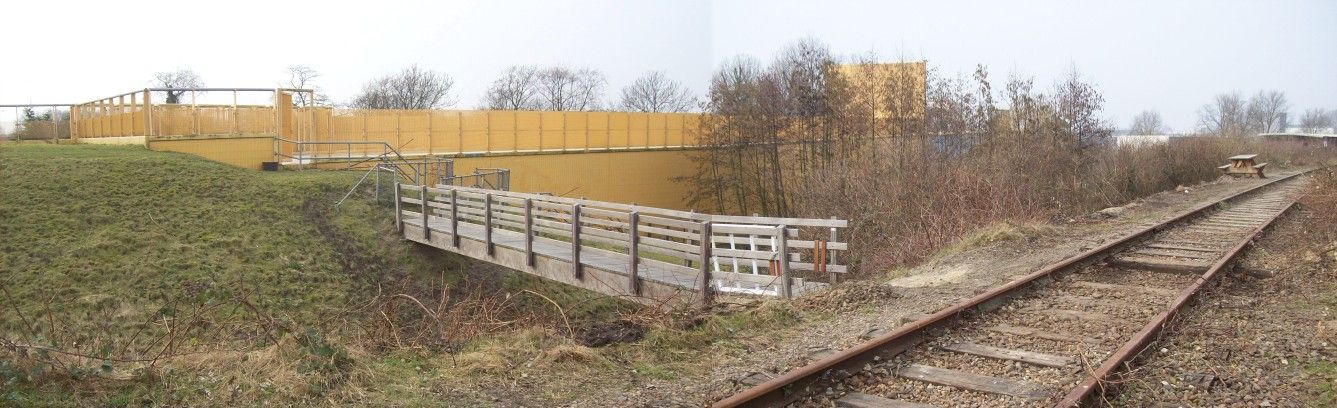

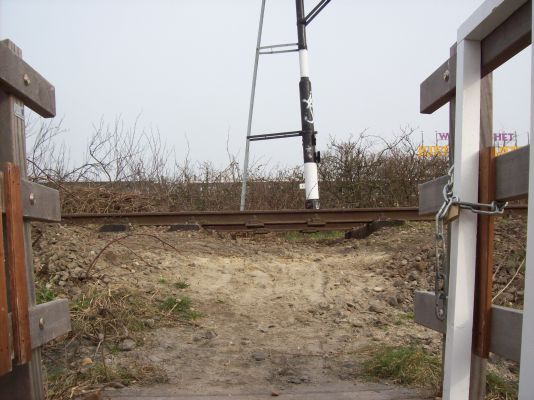

Het tunneldak ligt hoger dan de spoordijk. Een watertransportleiding kan langs de brugleuning worden gelegd, op gelijke hoogte met de bielzen van het spoor.

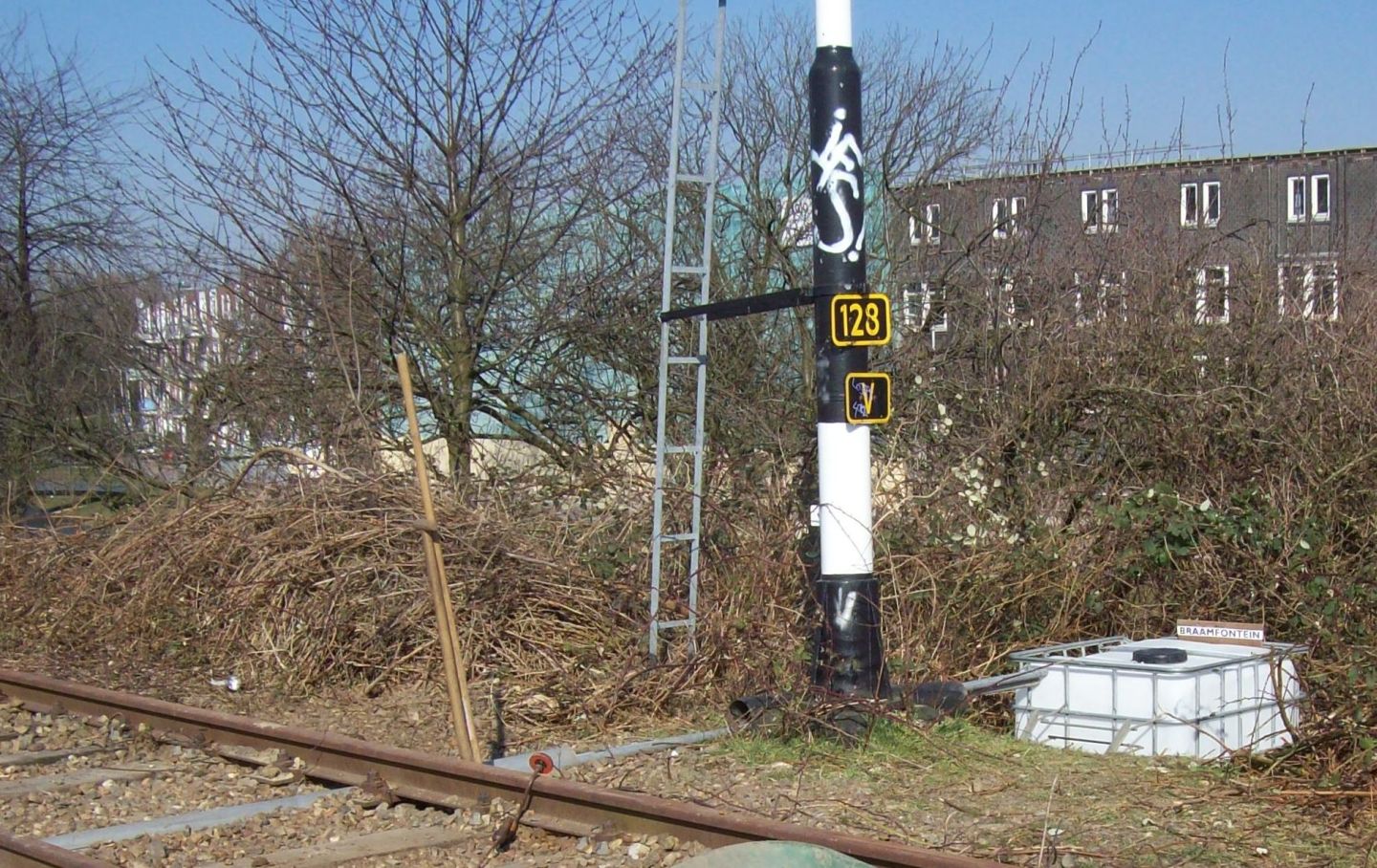

Vanwege de afbraak van vroeger hekwerk is er een groot aantal gegalvaniseerde buizen beschikbaar, die op eenvoudige wijze onderling verbonden kunnen worden. Ook kregen we een 1000 liter tank. Zodat met de aanleg alvast een begin kon worden gemaakt:
15 maart 2011 - ir. L.G. Aardema - AVE Rotterdam
...
28 augustus 2011
EUREKA !

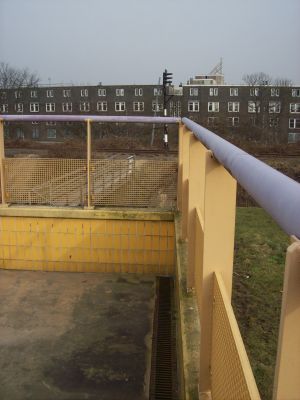

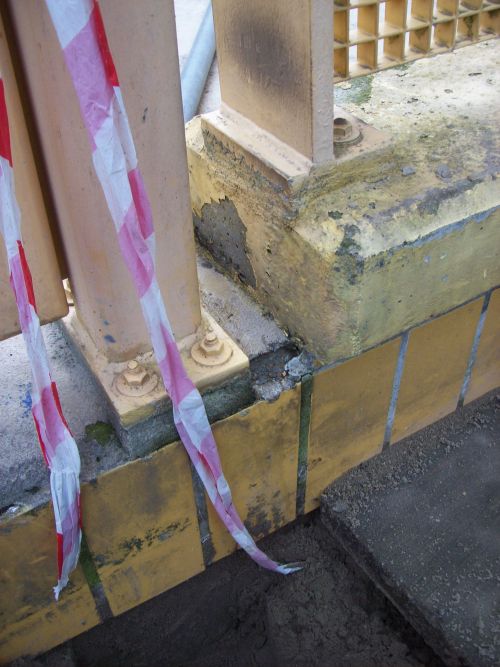

In de omheining van het dak blijkt een opening aanwezig (op vloerniveau) die geschikt lijkt voor waterafvoer!

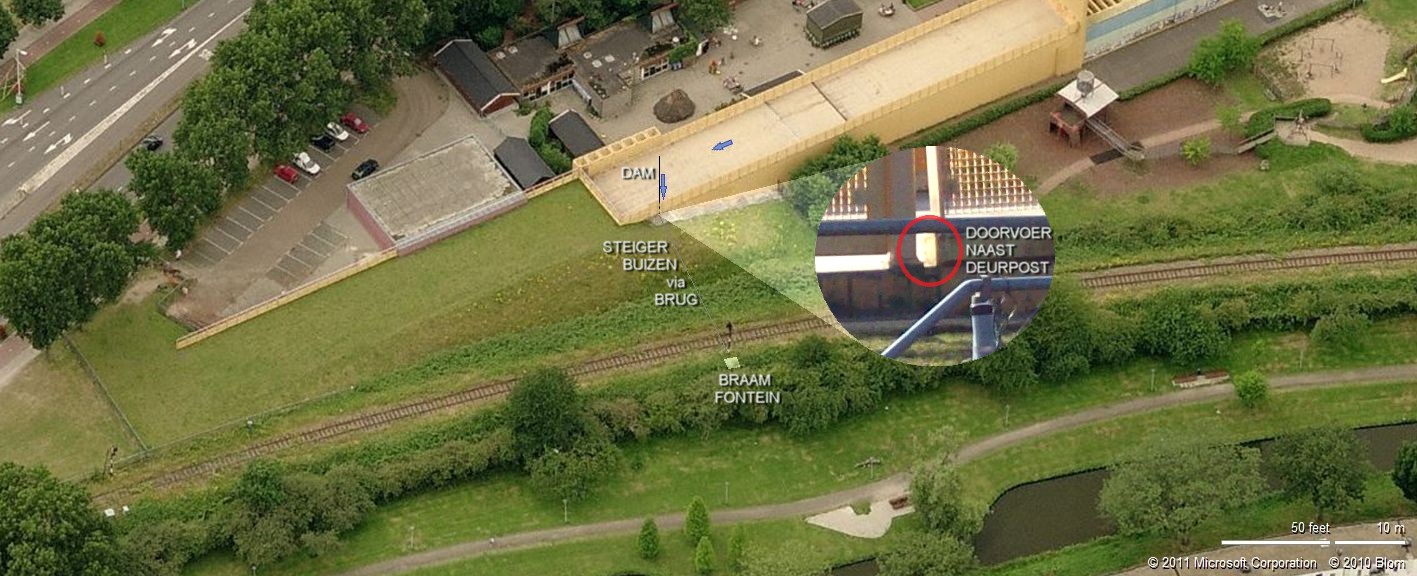

Het over de vloer omlaag stromende water kan door 'afdamming' naar deze opening worden geleid. Omdat deze naast een deurpost ligt, wordt de normale doorgang daar niet belemmerd. In de opening zou een vaste afvoer kunnen worden gemaakt.
Het lijkt mogelijk de 'dam' beweegbaar te maken. Over de precieze constructie denken we nog na.

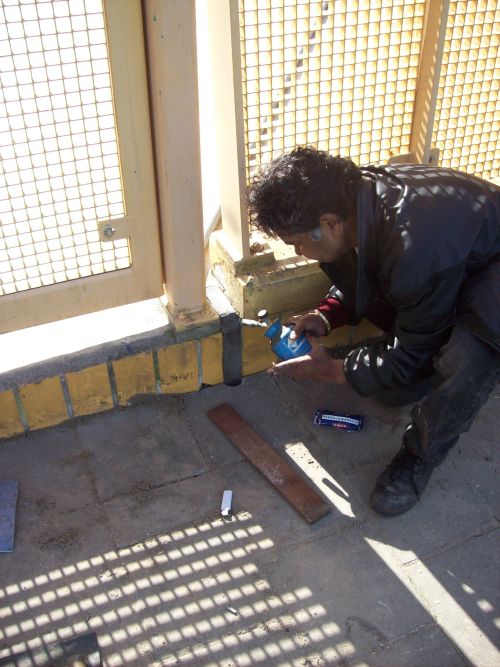

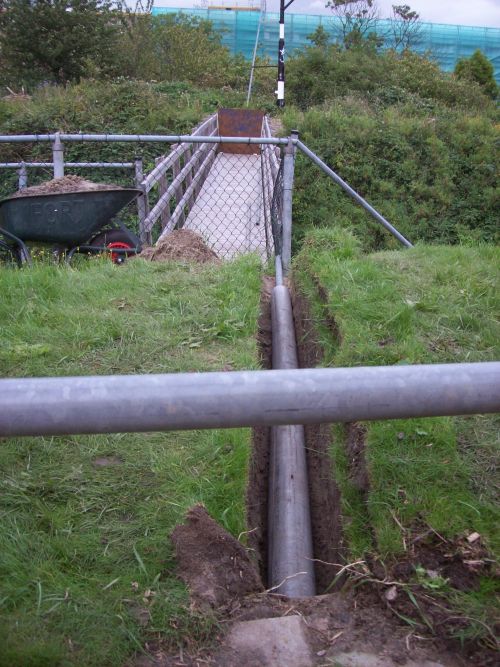

9/9/11 -- We zijn gestart met de aanleg van de afvoer en de leidingen.

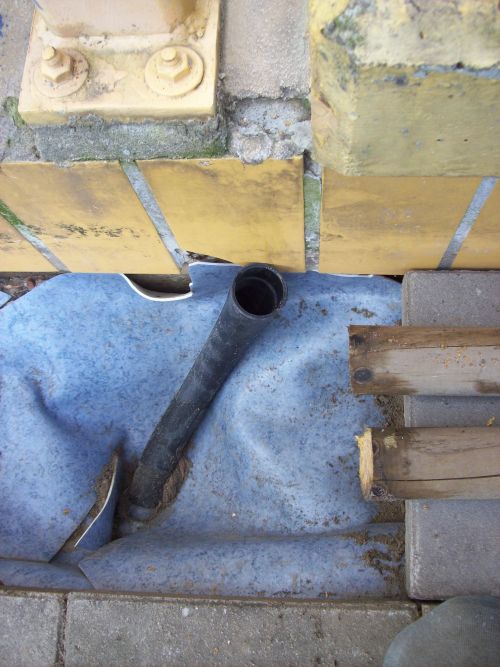

14/9/11 -- Onder en rondom de zwarte afvoerpijp is een trechtervormige lekwater-opvangput aangelegd.
Op het dak testen we de damwerking van met zand gevulde steigerbuizen met aan de onderkant vilt resp. een tochtstrip.

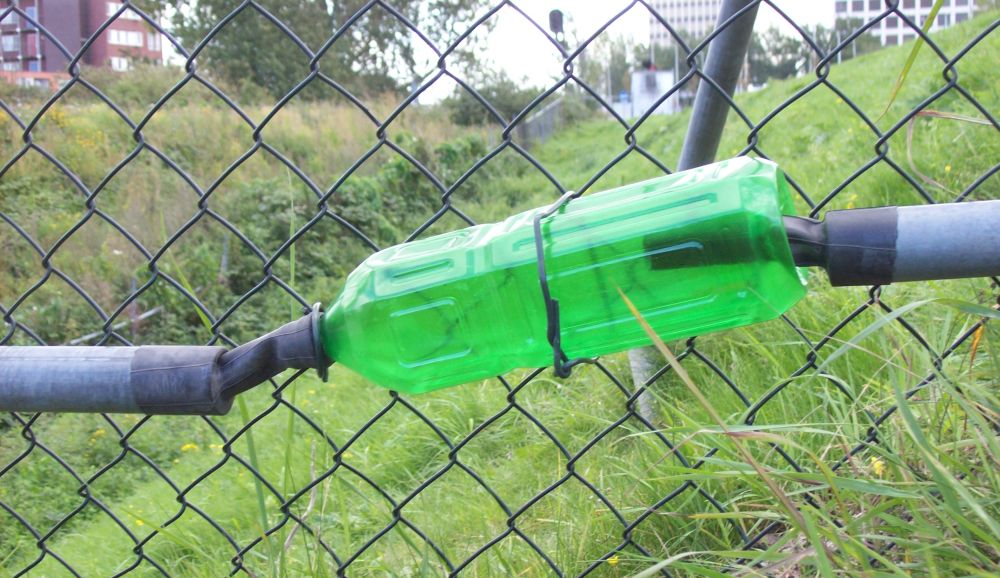

19/9/11 -- De overloop. Als de 1000 liter tank vol is stijgt het niveau in de fles.
Verdere aanvoer wordt via een gat (bij de bodem van de fles) geloosd op de helling onder de brug.
